RX-8025T支持I2C總線的低功耗時鐘芯片，具有很高的精度，高穩定性，內置32.768KHz溫度補償晶振。通過2線I2C方式與CPU連接，SDA腳和SCL腳分別與2B8的引腳相連，并有2個中斷報警引腳可設置為輸出秒或分同步脈沖，單片機系統每250ms通過I2C通訊接口讀取當前的時間，計算出該時刻所屬的時段，實現多費率電能表的分時段計量電能。該時鐘電路帶有備用鋰電池，正常工作時有主電源Vcc供電；當出現停電時，自動切換鋰電池為時鐘電路供電，即使停電，時鐘走時也準確。

RX-8025T芯片采用C-MOS工藝生產，具有極低的功能消耗，可長期使用電池供電，是愛普生公司專為中國電表行業研制，適用于單項復費率表，三相復費表和三相多功能表等各種電力設備和各種表計行業。

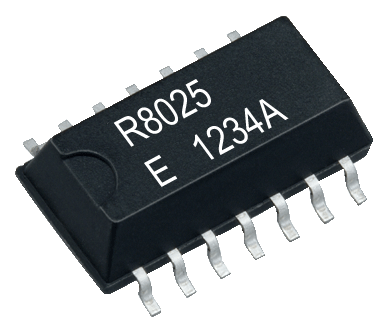

RX-8025T是愛普生(EPSON)高精度實時時鐘芯片，內置溫度補償晶振；RX8025T是RX-8025T的簡化寫法。RX-8025T分為UB和UC兩種。RX-8025T UB是工業級，其工作溫度范圍：-40 oC to 85 oC；RX-8025T UC是民用級，其工作溫度范圍：-30 oC to 70 oC。

特性

? 內置調頻32.768 kHz晶體單元和DTCXO。

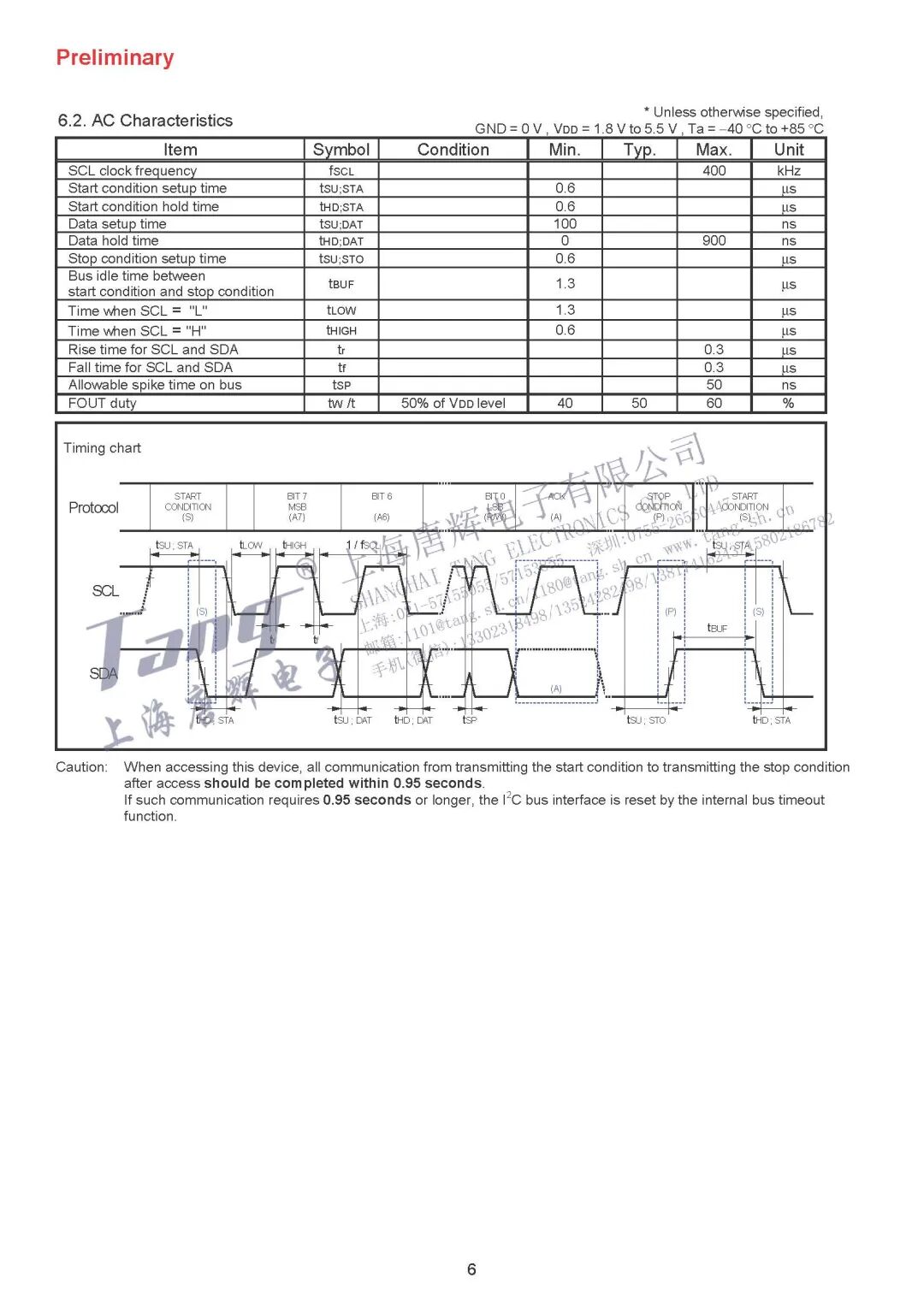

? 接口類型：I2C 總線接口 (400 kHz)

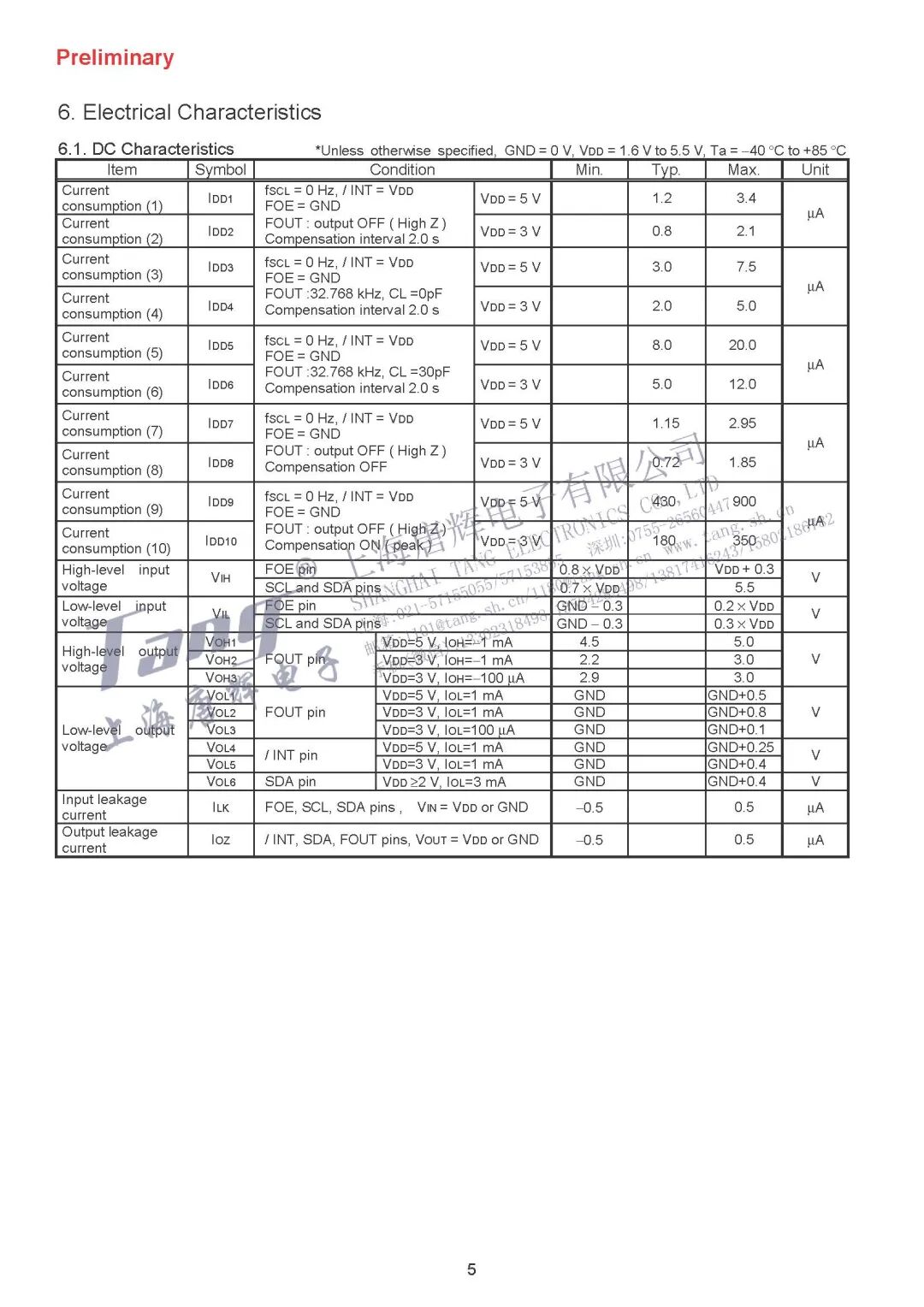

? 接口電壓范圍：1.8 V 至 5.5 V

? 溫度補償電壓范圍：2.2 V 至 5.5 V

? 寬計時器電壓范圍：1.6 V 至 5.5 V

? 32.768 kHz頻率輸出功能：C-MOS輸出帶控制Pin

? 各種功能包括完整的日歷、鬧鐘、定時器。

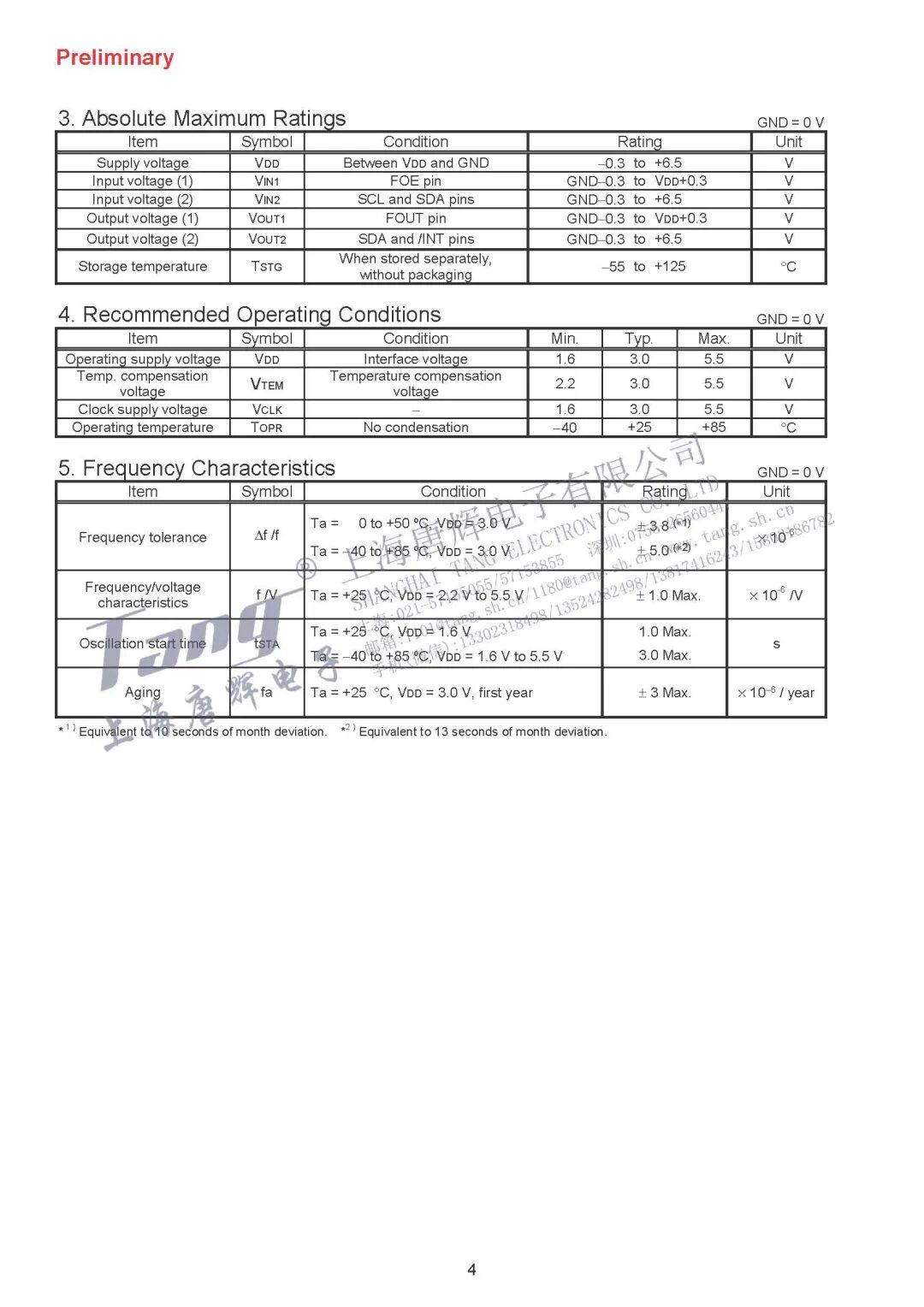

高穩定性

?  RX-8025T UB

   ± 3.8 x 10-6 / 0oC 至 +50 oC   （相當于 10 秒的月偏差）

   ± 5.0 x 10-6 / -40 oC 至 +85 oC （相當于 13 秒的月偏差）

?  RX-8025T UC

   ± 3.8 x 10-6 / 0oC 至 +50 oC   （相當于 10 秒的月偏差）

   ± 5.0 x 10-6 / -30 oC 至 +70 oC （相當于 13 秒的月偏差）

RX-8025SA芯片是一個符合 I2C 總線接口的實時時鐘芯片，其中包括一個 32.768kHz 石英振蕩器，該振蕩器已針對高精度進行了調整。該芯片除了提供產生六種中斷的功能、雙重報警功能、振蕩停止檢測功能（用于確定上電時是否存在有效內部數據）和電源電壓監控功能外，該模塊還包括一個數字時鐘精度調節功能，可用于設置各種精度等級。由于內部振蕩電路以恒定電壓驅動，32.768kHz時鐘輸出穩定且自由電壓波動的影響。
